الجيش العربي السوري - موضوع متجدد

[Ibrahem]

رد: الدفاع الجوي السوري - الصاروخ المضاد للطائرات s-300

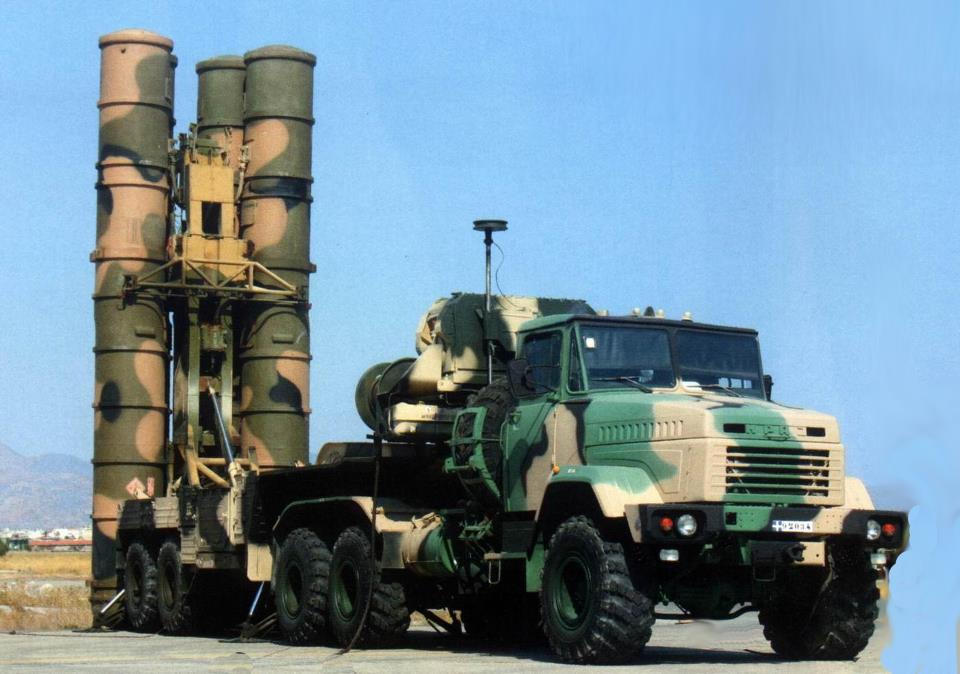

الصاروخ المضاد للطائرات S-300 :
يعرف هذا الصاروخ ايضاً بالاسم "SA-10 GRUMBLE"

• النموذج الذي ذكر ان سورية اقتنته و هو المنظومة S-300 PMU2 Favourite المجهزة بصواريخ "48N6E2"

• المواصفات الفنية :


1. الدور القتالي : منظومة دفاع جوي بعيدة المدى .. للدفاع عن المنشآت الهامة و الحساسة من الهجمات الصاروخية البالستية و الجوية .

2. الطول : 7.5 متر

3. القطر : 50 سم

4. الوزن : 1800 كغ

5. وزن الرأس الحربي : 150 كغ

6. السرعة : 2000 م/ثا و يستطيع التعامل مع الاهداف التي تبلغ سرعتها 10000 م/ثا

7. المدى الاقصى : 195 كم لاسقاط الاهداف الجوية .. 40 كم لاسقاط الصواريخ البالستية .

8. المدى الادنى : 3 كم

9. الارتفاع الاقصى : 27 كم

10. الارتفاع الادنى : 10 متر

11. سرعة اطلاق الصواريخ : صاروخ واحد كل 3 ثوان

12. زمن الجاهزية : 5 دقائق

13. عدد الاهداف التي يمكن ضربها بنفس الوقت : 6 اهداف


تتمتع منظومة S-300 بمجموعة رادارية غاية في التطور .. ذات مدى كبير 360 كم و قدرة عالية على مقاومة التشويش و العمل في ظروف الحرب الالكترونية ..

تذكر بعض المواقع العسكرية امتلاك سورية لهذه المنظومة ..
وحتى المواقع الروسية تذكر امتلاك مكوناتها ..

يمكن وصف منظومة S-300 انها اسطورة في الدفاع الجوي

[Ibrahem]

رد: الجيش العربي السوري - موضوع متجدد

القوى البرية : 200 ألف مقاتل وحوالي 300 ألف مجنّد تتوزع في :

1. ثلاث فيالق :


1. الأول : قيادته في دمشق .

2. الثاني : قيادته في الزبداني .

3. الثالث قيادته في حلب .


1. ثماني فرق مدرعة (الفرقة 1، 2، 3، 5، 6، 8، 9، 11) .

2. ثلاث فرق مؤللة (منقولة آلياً) (الفرقة 4، 7، 10) .

3. أربع ألوية مشاة (مستقلة لا تتبع الفرق العسكرية السبعة) .

4. فرقتين قوات خاصة مدرعة (الفرقة 15،14)، منها 3 أفواج قوات خاصة و10 أفواج مستقلة .

5. لوائي مدفعية (مستقلة لا تتبع أي فرقة) .

6. لوائين مضادات دروع (مستقلة لا تتبع أي فرقة) .

7. ثلاثة ألوية صواريخ أرض-أرض في كل منها ثلاثة كتائب .

8. لوائي دفاع بحري ، صواريخ أرض-بحر .

9. لواء حرس حدود .

10. فرقة حرس جمهوري (فوج مدفعية، لواء مؤلل، 3 ألوية مدرعة) .

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-55

دبابة القتال T-55 :

• المواصفات العامة :

1. الطاقم: 4 أفراد
2. وزن الدبابة مع تجهيزات القتال الوزن بالشدة الكاملة:36 طناً
3. وزن الدبابة من دون تجهيز:34 طناً
4. القدرة النوعية: 14.44 حصاناً/ طناً "معدل القوة للوزن"
5. ضغط الدبابة على الأرض الضغط النوعي:0.81 كجم/سم2
6. طول الدبابة، والمدفع إلى الأمام:9 م
7. طول الدبابة، والمدفع إلى الخلف:8.485 م
8. طول الدبابة:6.04 م
9. ارتفاع الدبابة:2.4 م
10. ارتفاع الدبابة، مع الرشاش المضاد للطائرات:2.75 م
11. ارتفاع الرشاش المضاد للطائرات:1.75 م
12. ارتفاع بطن الدبابة عن الأرض:0.425 م
13. عرض الجنزير:0.580 م
14. طول الجزء من الجنزير الملامس الأرض:3.84 م
15. عرض الدبابة:3.27 م
16. أقصى سرعة:50 كم / ساعة
17. أقصى مدى على الطرق، من دون استخدام خزانات وقود إضافية: 460 كم
18. أقصى مدى على الطرق، مع استخدام خزانات وقود إضافية: 650 كم
19. السعة الكلية لخزانات الوقود: 812 لتراً
20. اجتياز حاجز رأسي، ارتفاعه: 0.8 م
21. صعود مرتفع، زاوية ميله:60 %
22. اجتياز مانع مائي، من دون تجهيزات، لا يزيد عمقه على 1.4 م
23. اجتياز مانع مائي، مع التجهيزات، لا يزيد عمقه على 5 م
24. عبور خندق حاد الحافة، عرضه 2.7 م
25. التسليح :
    1. مدفع رئيسي: عيار 100 مم، ذو سبطانة محلزنة.
    2. رشاش متحد المحور بالمدفع الرئيسي: عيار 7.62 مم.
    3. رشاش مضاد للطائرات: عيار 12,7 مم.
    4. أقصى زاوية ارتفاع للمدفع الرئيسي: + 18 درجة.
    5. أقصى زاوية انخفاض للمدفع الرئيسي: - 5 درجة.
    6. معدل رماية المدفع الرئيسي: 5-6 قذائف في الدقيقة.
    7. أقصى معدل لدوران المدفع في الاتجاه الأفقي: 360 درجة، خلال 21 ثانية.


26. الذخيرة:
    1. [*=1]43 قذيفة من عيار 100 مم.[*=1]20 قذيفة مضادة للدروع.[*=1]23 قذيفة شديدة الانفجار.[*=1]3 آلاف طلقة من عيار 7.62 مم.[*=1]500 طلقة من عيار 12.7 مم



27. جهاز الرماية: جهاز مبسط، مزوَّد بمقدر مسافة بصري، للرمي المباشر

28. جهاز توازن المدفع: الدبابة مزودة بجهاز اتزان للمدفع يعمل في الاتجاهين الرأسي والأفقي، للرماية أثناء الحركة.

29. أجهزة التسديد والرؤية الليلية: زُوِّدت الدبابة بجهاز، يعمل بالأشعة تحت الحمراء، لمسافة 800 م، للسائق.

30. خفة الحركة والمناورة :


1. المحرك: ديزل، موديل V-55، ذو 12 سلندر، يبرد بالماء، قوّته 580 حصانا.

2. أجهزة نقل الحركة: آلية ذات خمس سرعات أمامية، وسرعة واحدة خلفية

3. النظام الكهربائي: 28 فولتاً.

4. البطاريات: 4 بطاريات، جهد كل منها 12 فولتاً؛ والسعة الكلية 280 أمبير/ ساعة.


1. القدرة على البقاء :

2. التدريع: يختلف سمك التدريع باختلاف أجزاء الدبابة، كالآتي:


1. التدريع الأمامي العلوي: 97 مم، على زاوية 58 درجة.

2. التدريع الأمامي السفلي: 99 مم، على زاوية 55 درجة.

3. التدريع الجانبي العلوي: 79 مم.

4. التدريع الجانبي السفلي: 20 مم.

5. التدريع الخلفي العلوي: 46 مم.

6. التدريع الخلفي السفلي: 46 مم.

7. التدريع العلوي: 33 مم.

8. التدريع الأمامي السفلي: 20 مم.

9. التدريع الخلفي السفلي: 20 مم.

10. تدريع البرج، من الأمام: 203 مم.

11. تدريع البرج، من الأجناب: 150 مم.

12. تدريع البرج، من الخلف : 64 مم.

13. سقف البرج : 39 مم، على زاوية 79 درجة.


• الإخفاء أثناء التحرك:


1. زُوِّدَت الدبابة بتجهيزات خارجية لقواذف الدخان، في أحد أجنابها، تنفث ستارة دخانية، لإخفاء التحركات، وللمناورة.

2. من أسلحة التدمير الشامل: زُوِّدَت النماذج الحديثة من هذه الدبابة، بجهاز وقاية من أسلحة التدمير الشامل، النووية والبيولوجية والكيماوية.

• التجهيزات الإضافية :


1. أجهزة إحكام القفل، للغطس، تمكنها من الغوص حتى عمق 5.486 م، بالاستعانة بأنبوب التنفس.

2. يمكن إضافة خزانات وقود إضافية، في مؤخرة الدبابة، لزيادة مدى عملها.
3. دائرة إطفاء ذاتي، لمواجهة الحريق.

4. زُوِّدَت الدبابات الكاسحة للألغام، بأجهزة مطوَّرة، لتفجير الألغام.
5. أجهزة حفْر، لمساعدة طاقم الدبابة على إخفائها.

• ملاحظة :


النموذج T-55MV تم تطوير معظم الدبابات السورية اليه و الذي احتوى قائس مسافات ليزري لزيادة الدقة ..
و دروع ردية متفجرة لزيادة الحماية ..
بالاضافة لامكانية استخدام القذائف الليزيرية ذات المدى 4 كم من طراز AT-10 Stabber ...

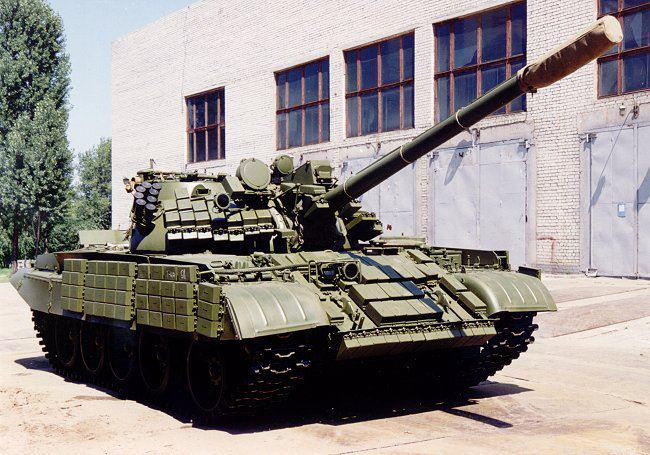

الصورة المرفقة هي للطراز المطور T-55MV

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-62

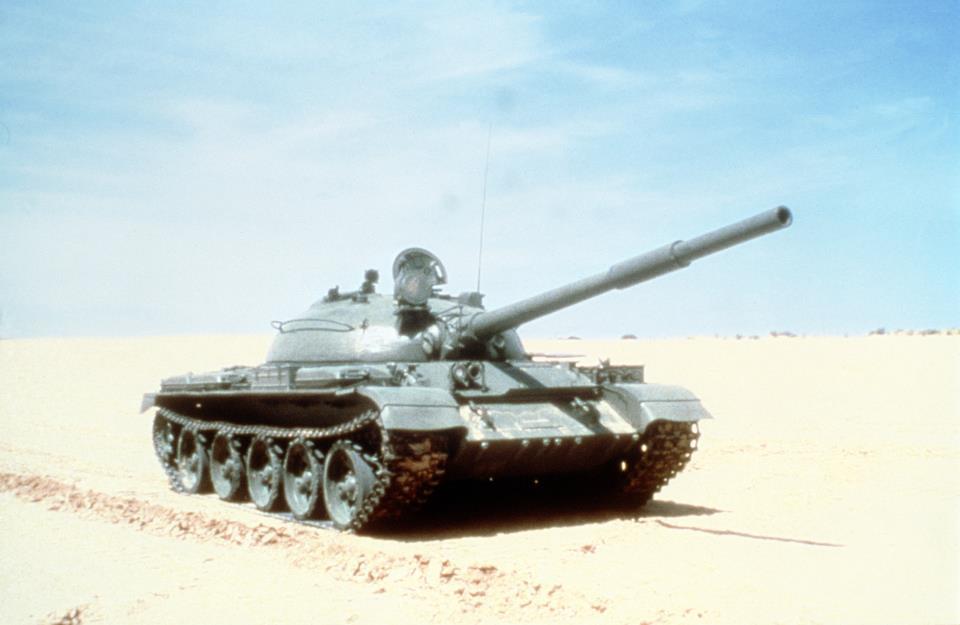

دبابة القتال T-62 :

لا تختلف كمواصفات كثيراً عن الدبابة t-55 .. و هناك اختلافات بسيطة لا تكاد تذكر ..
الاختلاف الرئيسي هو بعيار المدفع الذي تغير في هذا النموذج الى 115.5 ملم
و تشبه بالشكل الى حد كبير الدبابة t-55 .. تم تطوير النموذج السوري نفس مستوى الطراز mv ولكن مع الحفاظ على عيار المدفع 115.5 ..

الصورة للنموذج غير المطور و المشابه بالشكل للطراز t-55 القديم ..

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-72

دبابة القتال T-72 :

المواصفات العامة :

• التدريع :


تعتبر المنطقة الأكثر تدريع في برج الـ تي-72 هي مقدمة البرج ،بعكس الجوانب ومؤخرة البرج.
حيث ان المتوقع ان تستهدف المقدمة أكثر من الجوانب أو مؤخرة البرج (وهذا بالنسبة لمعظم الدبابات في العالم).
بالنسبة للـ SIDE SKIRTS كانت هذه الدروع معدومة في الطرازات الأولى وفي الطرازات اللاحقة تم استعمال دروع جانبية لحماية الجنزير من المطاط القوي.

• التسليح :


1. المدفع الرئيسي : عيار 125 مم طراز 2A46M/ D-81TM أملس السبطانة.

2. رشاش موازي للمدفع : عيار 7.62 مم (7.62× 54R) طراز PKT.

3. رشاش م/ط : عيار 12.7 مم (12.7×108) طراز AA MG NSVT.

4. بندقية ألية : عيار 7.62 طراز كلاشينكوف.

5. أسلحة الطاقم.


• الذخيرة :

  • ذخيرة المدفع : 44 قذيفة مدفعية 22 منها ضمن جهاز التلقيم الألي والباقي موزعة ضمن برج الدبابة وهي على ثلاثة أنواع :




1. القذائف الخارقة للدروع : تستخدم للرمي على الدبابات حتى مسافة 4000م.

2. القذائف الجوفاء : تستخدم للرمي على الدبابات المعادية وأبواب الحصون حتى مسافة 4000م.

3. القذائف المتفجرة : تستخدم للرمي على تجمعات المشاة والمركبات الخفيفة التصفيح والتحصينات المعادية حتى مسافة 5000م رمي مباشر وحتى مسافة 9400 رمي غير مباشر.


1. ذخيرة الرشاش 7.62مم : 2000 طلقة.

2. ذخيرة الرشاش 12.7مم : 300 طلقة.


• المحرك :


تسير الدبابة تي 72 بمحرك 12 سلندر له 4 اشواط بقدرة 780 حصان بخاري نوع V-46-6 ويمكن أن يعمل بثلاثة أنواع مازوت وبنزين وكيروسين مربوط بناقل سرعة (7 سرعات إلى الامام وواحدة إلى الخلف).

• الطاقم :


بخلاف كل الدبابات التي كانت موجودة وقت صنعها (وحتى فترة قريبة) فإن دبابة تي 72 يقودها طاقم يتألف من ثلاث افراد وهم قائد الدبابة والمدفعي وسائق الدبابة فيما يحل جهاز التلقيم الألي محل العنصر الذي وظيفته تذخير المدفع بطلقة في بقية الدبابات.

• المواصفات الفنية :


1. السرعة :تصل إلى 60 كلم/سا على الطرقات المعبدة و 40كلم/سا على الأراضي الوعرة.

2. عمق الغوص تحت الماء: حتى خمسة أمتار مع تجهيزات كاملة

3. الوزن : 44.5 طن.

4. الطول : 6.91 متر.

5. العرض : 3.58 متر.

6. الارتفاع: 2.19 متر.

7. مدى المسير دون التزود بالوقود : 400 كيلو متر.

8. يمكن تركيب أجهزة خاصة للدبابة مثل كاسحة الألغام

تتضمن دبابة T-72نظام التحكم النيران (fire control system) من الطراز المتطور الذي يرفع نسبة الاصابة من الطلقة الاولى اثناء المسير ..
وقد تم شراء هذا الجهاز من جنوب افريقيا خلال الصفقة الشهيرة معها ..

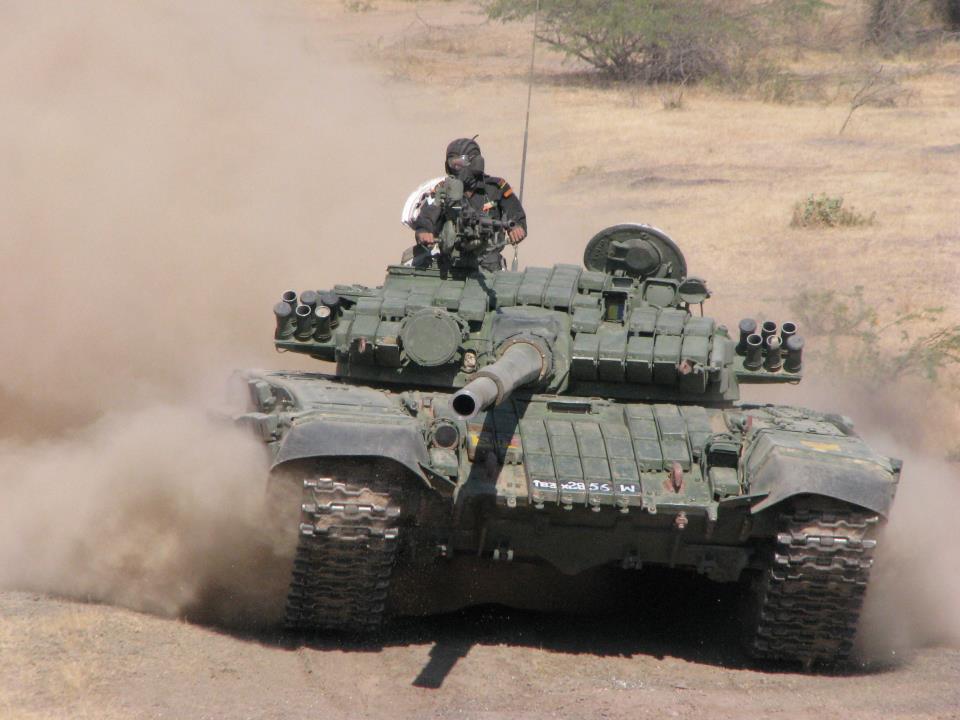

تم تطوير النموذج السوري بتزويده بالدروع الردية المتفجرة كما هو مبين بالصورة المرفقة ..
و يطلق على هذا النموذج المطور T-82 و يملكه الحرس الجمهوري و الفرقة الرابعة .. و يطلق على النموذج المحدث T-82

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-80

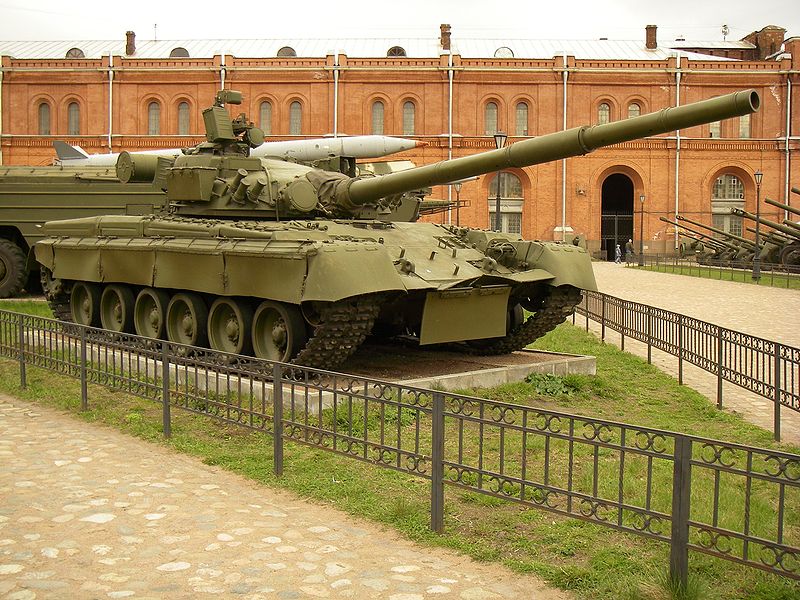

دبابة القتال T-80 :

• الدور القتالي : دبابة قتال رئيسية .

• صممت وصنعت : في الاتحاد السوفيتي .

• الميزات :


1. جاءت التي-80 كتطوير للدبابة تي-64 .

2. دخلت الي-80 في الخدمة : 1976 .
3. كانت أول دبابة يتم إنتاجها وتزود بمحرك توربين غازي كمحرك دفع أساسي .

• الصفات الفنية :


1. الوزن : 42،5 طن .

2. طول : 9.9 متر .

3. عرض : 3.4 متر .

4. ارتفاع : 2.202 متر .

5. سعة خزان الوقود : 1100 ليتر (خزان داخي) .

6. المدى: 335 كم (208 ميل) (الطريق، من دون خزانات خارجية) .

7. سرعة الدبابة : 70 كم / ساعة (43 ميلا في الساعة) (الطريق) ... 48 كم / ساعة (30 ميلا في الساعة) (عبر البلاد) .

8. طاقم الدبابة : 3 أشخاص .

9. التسليح:


1. مدفع 125 ملم أملس 2A 46-2.

2. 36 طلقة T-80B، 2A 46M-1 ... مع 45 طلقة T-80U 9M 112 الكبرى ATGM
3. 4 صواريخ T-80B، 9M ATGM Refleks ل119
4. 6 صواريخ T-80U.

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

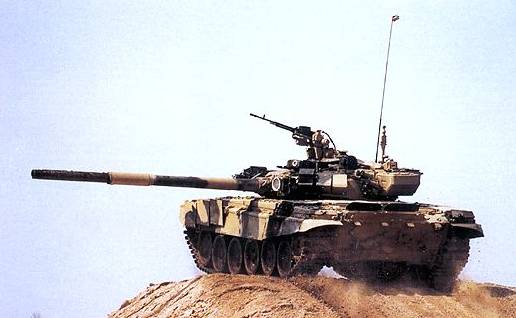

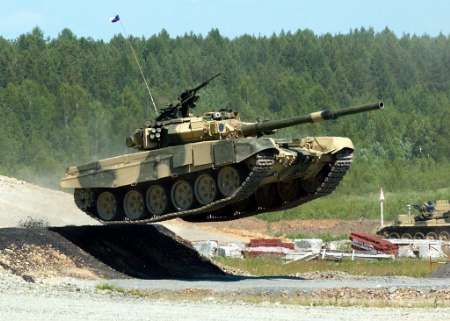

دبابة القتال T-90 :
هي دبابة قتال رئيسية روسية الصنع
دخلت خط الإنتاج عام 1995 وقد أستمد تصميم الدبابة من الدبابة السوفيتية تي-72 وهي الدبابة الأكثر حداثة في الجيش الروسي
محرك ديزل ذو 12 إسطوانة بقوة 1,100 حصان (بالنسبة للمحرك V-96 اختياري)

• الوزن : 46.5 طن

• الطول : 9.53 م

• العرض : 3.78 م

• الارتفاع : 2.22 م

• الطاقم : 3 جنود .


• التسليح : مدفع عيار 125 مم ، ورشاش مزدوج عيار 7.62 مم ، ورشاش م/ط عيار 12.7 مم

• التدريع : يتم تركيب T-90 مع (ثلاثة مستويات) أنظمة الحماية


1. المستوى الأول : هو درع مركب في برج يتألف من قذيفة دروع تأسيسية مع إدراج من طبقات متبادلة من الالومنيوم والبلاستيك وقسم تشويه للرقابة.

2. المستوى الثاني : هو الجيل الثالث الأتصال ERA-5 (الدروع على رد الفعل المتفجرة) .

3. المستوى الثالث : هو Shtora-1 ((ستار)) في الانكليزية : هذا النظام يشمل اثنين والكهربائية - البصرية / الأشعة تحت الحمراء على واجهة البرج وأربعة أجهزة استقبال تحذير الليزر .


• الحركة : سرعة الدبابة : 60 كم في الساعة

• السرعة على سطح الماء : 10 كم في الساعة

• احتياط الحركة : 500 – 650 كم .


[Ibrahem]

رد: الجيش العربي السوري - موضوع متجدد

راجمات الصواريخ السورية

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

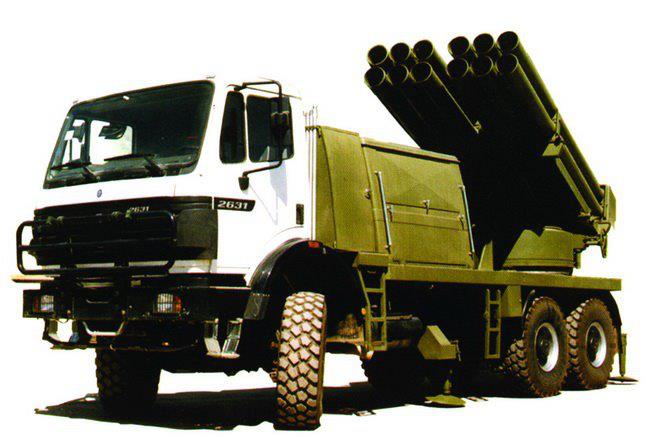

الصاروخ 220 ملم (راجمة صورايخ عيار 220 ملم) :

• التكنولوجيا : كوريا الشمالية

• المدى : 45 كم

• وزن الرأس الحربي : 90 كغ

• نسبة الخطأ : مخصصة لضرب الاهداف المساحية

• فطر التدمير : 600 متر للرشقة الكاملة 12 صاروخ


أهم الميزات في هذا السلاح أنه سوري الصنع و يصنع بكميات كبيرة

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

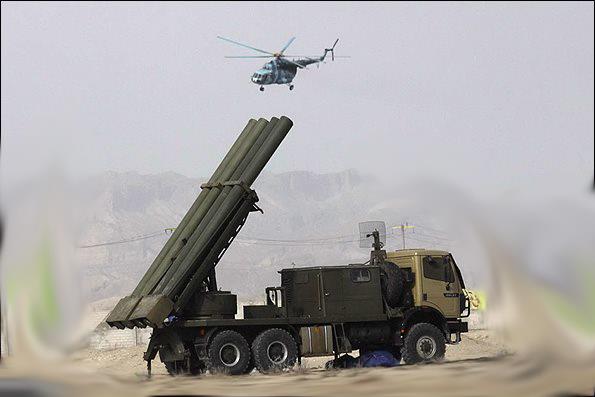

الصاروخ 302 ملم (راجمة صورايخ عيار 302 ملم) :

• التكنولوجيا : كوريا الشمالية

• المدى : 75 كم
• وزن الرأس الحربي : 175 كغ
• نسبة الخطأ : مخصصة لضرب الاهداف المساحية
• فطر التدمير : 400 متر للرشقة الكاملة 4 صواريخ

أهم الميزات في هذا السلاح أنه سوري الصنع و يصنع بكميات كبيرة

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

[ATTACH=CONFIG]78737[/ATTACH]

راجمة صورايخ الروسية bm-12 عيار 107 ملم :

• المصدر : روسيا

• المدى : 8.5 كم (النسخ المطورة من الصاروخ تصل الى 15 و يملكها الجيش السوري)

• وزن الرأس الحربي : 10 كغ

• نسبة الخطأ : مخصصة لضرب الاهداف المساحية


يوجد منها نماذج مركبة على سيارات دفع رباعي و نماذج مقطورة للقوات الخاصة

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

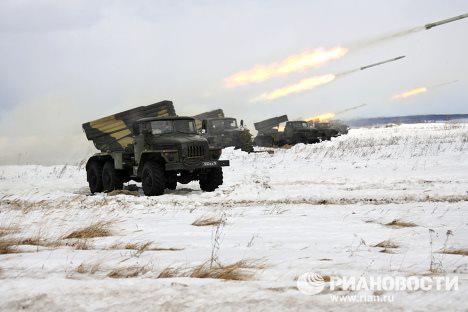

راجمة صورايخ الروسية BM21 Grad عيار 122 ملم :

• المصدر : روسيا

• المدى : 20 كم (النسخ المطورة من الصاروخ تصل الى 31 كم النسخة السورية المضادة للافراد + 37 كم النسخة المصرية المضادة للدروع + النسخة الصينية 40 كم , و لكل نسخة مميزاتها و جميعها يملكها الجيش السوري)

• وزن الرأس الحربي : 25 كغ

• نسبة الخطأ : مخصصة لضرب الاهداف المساحية

• قطر التدمير : 1000 متر للرشقة الكاملة 40 صاروخ


يملك الجيش السوري من هذه الراجمة حوالي 500 وحدة وهو رقم ضخم جداً كقوة نارية

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

راجمة صورايخ الروسية Uragan عيار 220 ملم :

• المصدر : روسيا

• المدى : 35 كم

• وزن الرأس الحربي : 100 كغ

• نسبة الخطأ : مخصصة لضرب الاهداف المساحية

• قطر التدمير : 1600 متر للرشقة الكاملة 16 صاروخ


أهم ميزة في هذا السلاح أنه يمكنها نشر الغام من مسافة 35 كم .
بالاضافة لتشكيلة الصورايخ المنوعة بين مخصصة لنشر الالغام وصواريخ انشطارية و صورايخ مضادة للمطارات و مضادة للدروع

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

الجيش العربي السوري
القوى البرية


المدرعات

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

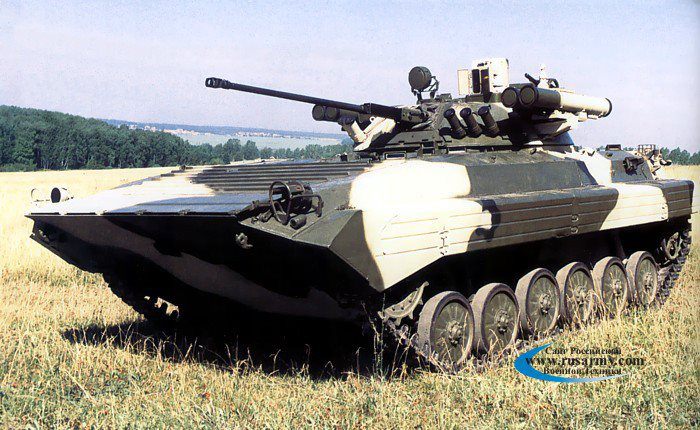

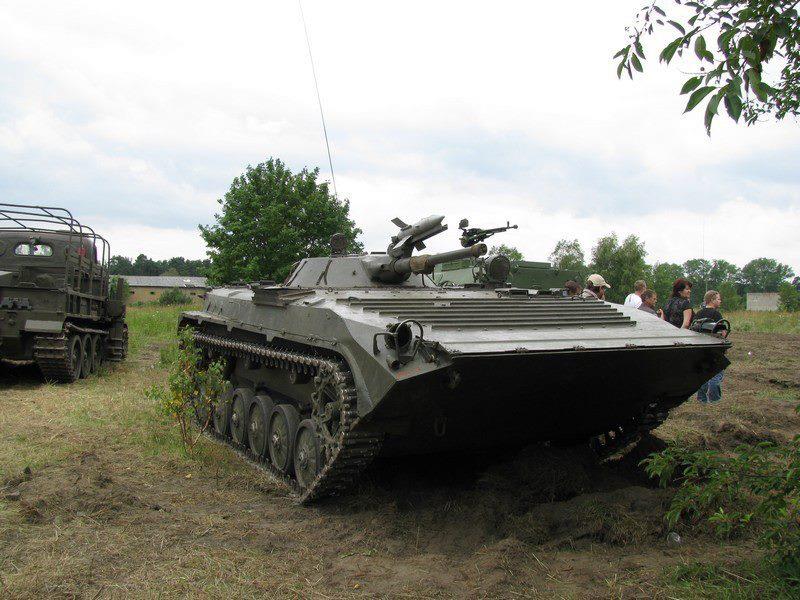

عربة المشاة المدرعة BMP-1 :

• المواصفات العامة والفنية :


1. المواصفات العامة

1. الطاقم : 8 أفراد + 3 أفراد (رامي و قائد و سائق)

2. وزن العربة، مع تجهيزات القتال : 13.5 طناً

3. وزن العربة، من دون تحميل : 12.5 طناً

4. القدرة النوعية : 22.22حصاناً/ طناً

5. ضغط العربة على الأرض (الضغط النوعي) : 0.57 كجم/ سم2

6. طول العربة : 6.74 م

7. ارتفاع بطن العربة عن الأرض : 2.94 م

8. عرض العربة : 2.75 م

9. عرض الجنزير : 0.3 م

10. أقصى سرعة على الطرق : 65 كم/ ساعة

11. أقصى سرعة في الماء : 7 كم/ ساعة

12. أقصى مدى على الطرق : 550-600 كم

13. السعة الكلية لخزانات الوقود : 460 لتراً

14. معدل استهلاك الوقود في الكيلومتر الواحد : لتر واحد

15. صعود مرتفع، زاوية ميله : 60 %

16. السير على ميل جانبي زاويته : 30 %

17. اجتياز حاجز رأسي ارتفاعه : 0.8 م

18. عبور خندق حاد الحافة، عرضه : 2.2م


2. قوة النيران :

1. التسليح : عيار 73 مم.

2. مدفع رئيسي : عيار 7.62 مم .. رشاش متحد المحور بالمدفع الرئيسي

3. معدل رماية المدفع الرئيسي: 7-8 قذائف، في الدقيقة.

4. أقصى زاوية ارتفاع للمدفع الرئيسي: + 33 درجة.

5. أقصى زاوية انخفاض للمدفع الرئيسي : - 4 درجات.

6. أقصى معدل لدوران المدفع، في الاتجاه الأفقي: 360 درجة.

7. إضافة إلى قاعدة لإطلاق الصواريخ Sagger، الموجَّهة المضادة للدبابات، والبالغ مداها 3 آلاف متر؛ وقد تُثِّبت القاعدة فوق المدفع

8. فضلاً عن البنادق، من نوع AKMS؛

9. الرشاشات الخفيفة، للمشاة

10. صاروخ جريل "سام 7"، أرض/ جو لاستعماله ضد الطائرات المنخفضة.


• · الذخيرة:


1. - 40 قذيفة، من عيار 73 مم.

2. - أَلْفا طلقة، من عيار 7.62 مم.
3. - 5 صواريخ، من نوع ساجر.

• · جهاز اتزان المدفع: ليس للمدفع جهاز اتزان.

• · إدارة البرج: كهربائياً - يدوياً، بوساطة الرامي.

3. خفة الحركة والمناورة:

1. [*=2]· المحرك: ديزل، من نوع UTD-20، ذو 6 سلندر، يبرد بالماء، قوّته 300 حصاناً مع سرعة أَلْفَي دورة، في الدقيقة.
   [*=2]· النظام الكهربائي: 24 فولتاً.


4. القدرة على البقاء:
التدريع: يراوح سمك الدرع بين 7 و 23مم، وهو مصنوع من الفولاذ الملحوم.
7 مم، عند زاوية 80 درجة.

• - التدريع الأمامي العلوي: 19 مم، عند زاوية 57 درجة.

• - التدريع الأمامي السفلي: 16 مم، عند زاوية 14 درجة.

• - التدريع الجانبي العلوي: 18 مم، عند زاوية صفر درجة.

• - التدريع الجانبي السفلي: 16 مم، عند زاوية 19 درجة.

• - التدريع الخلفي العلوي: 16 مم، عند زاوية 19 درجة.

• - التدريع الخلفي السفلي: 6 مم.

• - التدريع العلوي: 5 مم.

• - تدريع القاع، من الأمام: 7 مم.

• - تدريع القاع، من الخلف: 23 مم، عند 42 درجة.

• - تدريع البرج، من الأمام: 19 مم، عند 36 درجة.

• - تدريع البرج، من الأجناب: 13 مم، عند 30 درجة.


التجهيزات الإضافية "في النماذج الحديثة":

1. - زوِّدت بجهاز للوقاية من أسلحة التدمير الشامل "النووية، والبيولوجية، والكيماوية".

2. - زوِّدت بسلسلة كاملة، من أجهزة الرؤية الليلية.
3. - زوِّدت بمصابيح للسائق، وأخرى كاشفة؛ تعمل جميعها بالأشعة تحت الحمراء، بمعدل مصباح واحد لكلٍّ من الرامي والقائد.

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

عربة المشاة المدرعة BMP-2 :

• المواصفات العامة والفنية :


1. المواصفات العامة:


الطاقم
7 أفراد

الحمولة من دون الطاقم
14.3 طناً


الوزن بالتجهيزات القتالية " الوزن بشدة القتال "
20.3 حصاناً/ طناً

القدرة النوعية
0.064 كجم/ سم2

ضغط العربة على الأرض "الضغط النوعي"
6.735 م

طول العربة، والمدفع في الأمام
6.735 م

طول العربة
7.295 م

طول العربة والمدفع إلى الخلف
2.45 م

الارتفاع، حتى فتحة القائد
2.25 م

الارتفاع، لصالح النقل الجوي
0.42 م

ارتفاع بطن العربة عن الأرض
3.150 م

العرض الكلي
2.85 م

العرض مع الجنزير
2.55 م

العرض بين الجنزيرين
0.3 م

عرض الجنزير
0.3 م


السرعة القصوى، وتختلف طبقاً لنوع السرعة:
65 كم/ ساعة

السرعة الخامسة
43.3 كم/ ساعة

السرعة الرابعة
29.1 كم/ ساعة

السرعة الثالثة
19.6 كم/ ساعة

السرعة الثانية
10.6 كم/ ساعة

السرعة الخلفية
7 كم/ ساعة

أقصى سرعة في الماء
550 - 600 كم

أقصى مدى على الطرق
463 لتراً

السعة الكلية لخزانات الوقود
60%

صعود مرتفع، زاوية ميله
30%

السير على ميل جانبي، زاويته
0.7 م

اجتياز حاجز رأسي، ارتفاعه
2.5 م

2. قوة النيران :

• التسليح:


عيار 30 مم

- مدفع رئيسي:
من عيار 7.62 مم.

- رشاش متحد المحور مع المدفع الرئيسي:
من نوعي ATGW "Spigot", Spandrel

- قاعدة إطلاق صواريخ


· الذخيرة:

- 500 قذيفة
من عيار 7.62 مم.

- ألفا طلقة
من نوع Spandrel.

- 5 صواريخ
من نوع ATGW "Spigot"


· إدارة البرج: كهربائياً/ يدوياً بوساطة القائد والرامي.

· جهاز اتزان المدفع: المدفع مزود بجهاز اتزان، يمكنه من الرماية أثناء الحركة.

3. خفة الحركة والمناورة:

· المحرك: محرك، موديل (UTD - 20) ذو 6 اسطوانات بقوة 300 حصان على سرعة دوران 2600 دورة في الدقيقة
· أجهزة نقل الحركة: مزود بخمس سرعات أمامية، وسرعة خلفية واحدة.
· النظام الكهربائي: 22 ـ 29 فولت.
· البطاريات: بطاريتان، السعة الكلية 140 أمبير/ ساعة.

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

عربة المشاة المدرعة BMP-3 :

• المواصفات العامة والفنية :


1. النوع : مركبة مشاة قتالية مدرعة

2. الوزن : 18.7طن

3. الطول : 7.14متر

4. العرض : 3.2متر

5. الارتفاع : 2.4متر

6. الدرع : 35ملم

7. المحرك : UTD-29M بقوة 500حصان

8. السرعة : 72كم\ساعة

9. التسليح :


يعتبر تسلح هذه الناقلة فريد من نوعه، حيث سُلحت بمدفع عيار 100 ملم طور ليعمل مع أنظمة توجيه إلكترونية معتمدة على مقياس مسافات ليزري وأجهزة تصوير حراري بصوره تلفازية ونظام shtora-1 الفريد للتشويش الصوري (حيث يطلق حزمة من أشعة التحت الحمراء ترسم جدار أمام أجهزة رؤية المدرعات المعادية) وأخيرا تم أضافة نظام Arena (صورة رقم 2) المضاد للصواريخ الموجهة (المضادة للدبابات). أضافة لهذا المدفع، تم تركيب مدفع رشاش من عيار (30 ملم) بصور متوازية للمدفع (100 ملم) محمل على نفس القاعدة لهذا المدفع. إضافة إلى مدفعين رشاش من عيار (7.62 ملم) موجودة على الجوانب الأمامية للمدرعة.

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

[ATTACH=CONFIG]78749[/ATTACH]

العربة المدرعة brdm-2 :

• المواصفات العامة والفنية :


1. الوزن : 7.7طن

2. الطول : 5.75متر

3. العرض : 2.75متر

4. الارتفاع : 2.31متر

5. الطاقم : 4 (السائق،مساعد السائق،قائد،مدفعي)

6. المحرك : Gza-41 بقوة 140حصان

7. السرعة : 100كم\ساعة

8. الاسلحة : مدفع رئيسي : Kpvt عيار 14.5ملم ... مدفع رشاش pkt عيار 7.62ملم

9. تفاصيل الدرع :


1. 10 ملم أمام البرج

2. 7 ملم جانبي البرج
3. 7 ملم خلف البرج
4. 7 ملم أعلى البرج
5. 14 ملم مقدمة البدن
6. 5 ملم اعلى الامام من البدن
7. 7 ملم اسفل الامام من البدن
8. 7 ملم جانبي الهيكل
9. 7 ملم مؤخرة الهيكل
10. 7 ملم السقف

يملك الجيش السوري بعضاً من العربة المدرعة brdm-1 التي حولت لعربة حرس حدود .
يوجد نماذج من العربة المدرعة brdm-2 بمواصفات استطلاعية متطورة مخصصة لقوات الاستطلاع

[Ibrahem]

رد: الجيش العربي السوري - دبابة القتال t-90

[ATTACH=CONFIG]78750[/ATTACH]

عربة المشاة المدرعة btr-50 :

• المواصفات العامة والفنية :


1. الوزن 14.5 طن

2. الطول 7.08 م

3. العرض 3.14 م

4. الارتفاع 2.03 م

5. الطاقم 2 (قائد، سائق) + 20 راكب

6. السلاح الأساسي : رشاش عيار 7.62 ملم و يركب عليها مدفع رشاش عيار 14.5 ملم

7. المحرك : 780 حصان

8. المدى : 400 كم

9. السرعة : 44 كم/س بالطريق، 11 كم/س بالماء


[Ibrahem]

رد: الجيش العربي السوري - موضوع متجدد

[ATTACH=CONFIG]78751[/ATTACH]

عربة المشاة المدرعة btr-60 :

• المواصفات العامة والفنية :


1. الوزن : 10.3طن

2. الطول : 7.56متر

3. العرض : 2.825متر

4. الارتفاع : 2.31متر

5. الطاقم : 3سائقون + 14ركاب

6. المحرك : 2×gaz-40p بقوة 270حصان

7. السرعة : 80كم\ساعة

8. السلاح : رشاش kpvt عيار 14.5ملم مع 500 طلقة

9. تفاصيل الدرع :


1. 7 ملم على 86 ° الهيكل الأمامي العلوي

2. 9 ملم على 47 درجة الهيكل الامامي السفلي
3. 7 ملم الجانبين
4. 5 ملم الهيكل الخلفي العلوي
5. 7 ملم الهيكل الخلفي السفلي
6. 7 ملم بدن سقف
7. 10 ملم أمام البرج
8. 7 ملم جانبي البرج
9. 7 ملم سقف البرج
